Укосины в каркасной стене нужны для восприятия ветровых и сейсмических нагрузок, если обшивка не обеспечивает сплошную диафрагму жёсткости. Минимальный угол наклона — 45°, крепление выполняют к стойкам и обвязке гвоздями или саморезами по расчётной схеме. Без укосин или плитной обшивки каркас теряет пространственную устойчивость и может перекоситься.
Нужны ли укосины в каркасном доме: когда без них не обойтись
Укосины обязательны, когда стены не обшиваются плитными материалами с нормируемой жёсткостью (OSB-3, фанера ФСФ) или когда проёмы занимают большую часть стены. Ветровая нагрузка создаёт горизонтальную силу, которая без диагональных связей вызывает перекос каркаса. СП 31-105-2002 и актуализированные редакции на 2026 год допускают замену укосин плитной обшивкой при условии расчёта и соблюдения технологии крепления.
Если дом каркасный, но обшит OSB по всей плоскости стены с шагом крепежа по инструкции производителя, отдельные укосины могут не потребоваться. Однако при наличии широких проёмов, эркеров или в сейсмических зонах диагональные связи устанавливают дополнительно. Отсутствие укосин приводит к люфту стоек, трещинам в отделке и снижению несущей способности.
Решение о необходимости укосин принимает проектировщик на основе расчёта нагрузок и схемы раскладки обшивки. Типовые узлы производителей каркасных систем обычно содержат указания по диагональным связям.
Укосины или OSB: сравнение вариантов для жёсткости стены
Выбор между деревянными укосинами и OSB зависит от бюджета, сроков и требований к теплоизоляции. Оба варианта могут обеспечить жёсткость, но работают по-разному.
| Критерий | Деревянные укосины | OSB-3 |
|---|---|---|
| Стоимость материала | Ниже при наличии доски | Выше, но меньше трудозатрат |
| Скорость монтажа | Средняя | Высокая |
| Жёсткость | Локальная, зависит от угла | Сплошная диафрагма |
| Ремонтопригодность | Высокая | Средняя |
| Влияние на вентиляцию | Минимальное | Требует зазора для паропроницаемости |
Комбинированный вариант: OSB по углам и в зонах проёмов, деревянные укосины на остальных участках. Это снижает расход плит и сохраняет жёсткость. Важно, чтобы обшивка не препятствовала выходу влаги из утеплителя — для этого предусматривают вентилируемый зазор или применяют паропроницаемые плиты.
Подготовка к монтажу укосин: расчёт, материалы, инструменты
До начала работ определяют количество и сечение укосин. Для стены длиной до 6 м обычно достаточно двух диагональных элементов на каждую плоскость, но точный расчёт выполняет проектировщик. Сечение доски — не менее 25×100 мм, для длинных пролётов — 40×100 мм.
- Материал: обрезная доска хвойных пород, брус, металлические пластины.
- Крепёж: гвозди 3,5×90 мм, саморезы по дереву 5×80 мм, уголки, скобы.
- Инструменты: молоток, шуруповёрт, циркулярная пила, уровень, рулетка, угольник.
Древесина должна быть камерной сушки, влажностью не более 20%. Сырая доска при высыхании даёт усадку и ослабляет крепление. Точные значения влажности и класса древесины берут из проекта и технической карты материала.
Как крепить укосины к стойкам: пошаговая инструкция
Монтаж выполняют после установки стоек и верхней обвязки, до обшивки. Последовательность:
- Разметить линию укосины под углом 45–60° от нижней обвязки к верхней.
- Нарезать доску по разметке с запасом 2–3 мм для плотной посадки.
- Установить укосину в распор между стойками и обвязкой, проверив уровнем вертикальность стоек.
- Закрепить гвоздями или саморезами: не менее двух креплений на каждую стойку и по три на обвязку.
- Для усиления использовать металлические уголки или пластины в местах примыкания.
Крепление только к стойкам без фиксации к обвязке снижает эффективность. Шляпки гвоздей не должны выступать над поверхностью. После установки проверяют плотность прилегания — зазоры недопустимы.
Монтаж раскосов каркаса: особенности и пошаговый процесс
Раскосы — диагональные элементы, работающие на сжатие, в отличие от укосин, которые могут работать на растяжение. Их устанавливают в углах, у проёмов и в местах концентрации нагрузок.
- Угол наклона раскоса — 45° к горизонтали, допускается 30–60° при расчёте.
- Крепление к стойкам и обвязке выполняют аналогично укосинам, но с учётом сжимающих усилий.
- Симметрия: парные раскосы устанавливают зеркально для равномерного распределения нагрузок.
В углах каркаса раскосы часто заменяют укосинами, но при больших пролётах их комбинируют. Ошибка — установка раскоса без фиксации к верхней обвязке: это не передаёт нагрузку на фундамент.

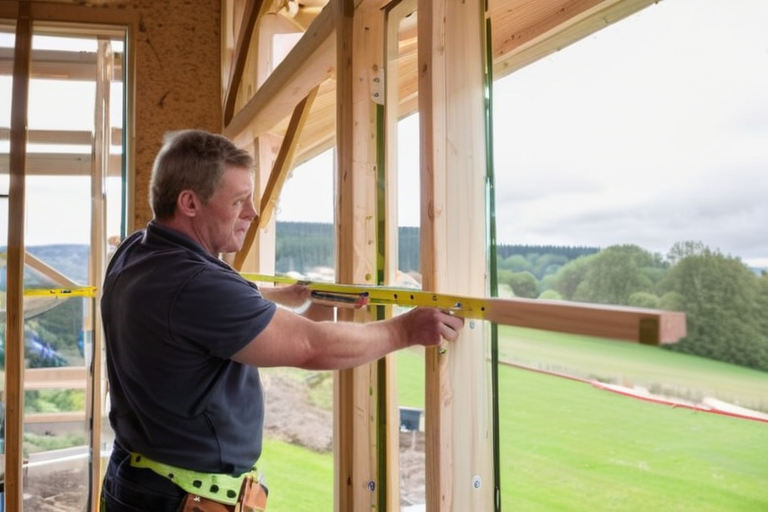

Проверка жёсткости каркасной стены после монтажа
После установки укосин и раскосов выполняют визуальный и тактильный контроль. Проверяют:
- Отсутствие люфта при нажатии на стойки и укосины.
- Плотность прилегания элементов, отсутствие зазоров более 2 мм.
- Геометрию: уровень и отвес показывают отклонение не более 1/500 длины стены.
- Диагональный тест: лёгкое смещение стены рукой не должно вызывать скрипа или подвижности.
Если обнаружен люфт, усиливают крепёж или добавляют дополнительные связи. Проверку проводят до обшивки, чтобы иметь доступ к каркасу.
Ошибки при монтаже укосин и раскосов: как избежать
Типичные ошибки снижают эффективность укрепления:
- Угол установки менее 45° — резко падает сопротивление горизонтальным нагрузкам.
- Недостаточное количество крепежа или использование гладких гвоздей без насечки.
- Крепление только к стойкам без фиксации к обвязке.
- Игнорирование влажности древесины: сырая доска усыхает и ослабляет соединение.
- Установка укосин после обшивки OSB — это не даёт дополнительной жёсткости.
Чтобы избежать ошибок, следуйте проекту и инструкциям производителя крепежа. Точные схемы крепления и допустимые нагрузки указываются в технической документации.
Можно ли заменить укосины на OSB?
Да, если OSB-3 уложена по всей плоскости стены с шагом крепежа по расчёту. В зонах проёмов и углов часто требуются дополнительные связи.
Какой угол наклона укосин оптимален?
Оптимально 45°, допускается 30–60° при соответствующем расчёте. Меньший угол снижает эффективность.
Нужны ли укосины, если стена обшита OSB?
В большинстве случаев нет, если обшивка обеспечивает сплошную диафрагму. Однако при широких проёмах или сейсмике проектировщик может добавить укосины.
Как проверить жёсткость стены без приборов?
Нажатием на стойки и укосины: не должно быть люфта и скрипа. Диагональное смещение рукой недопустимо.
