Для раскрепления верхней обвязки второго этажа до монтажа перекрытия при высоте стен более 3 м наиболее надёжны крестовые связи из досок 25×100 мм, установленные с шагом не более 3 м и закреплённые болтами или конструкционными саморезами. Они работают на растяжение и сжатие, обеспечивая жёсткость обвязки на высоте. Альтернатива — металлические регулируемые подкосы, но они дороже и требуют анкеровки в стойки, а не только в обвязку.
Почему верхняя обвязка второго этажа теряет устойчивость до монтажа перекрытия
До укладки балок перекрытия каркас второго этажа представляет собой систему стоек, объединённых только нижней обвязкой и верхней обвязкой. Отсутствие диска перекрытия лишает конструкцию горизонтальной жёсткости. При высоте стен более 3 м стойки становятся гибкими, и даже умеренный ветер (15–20 м/с) вызывает отклонения верхней обвязки от проектного положения. Продольный изгиб стоек усиливается, если шаг превышает 600 мм или есть широкие проёмы.
Типичные ошибки: крепление временных связей только по углам здания, отсутствие диагональных элементов в средней части стены, использование гвоздей вместо болтов в ответственных узлах. Последствия — потеря геометрии, разрушение узлов обвязки, падение незакреплённых элементов и травмы.
Критерии выбора решения для раскрепления: высота, шаг стоек, ветровой район
Выбор временных связей высоких стен зависит от трёх основных факторов: высоты стены, шага стоек и ветровой нагрузки в районе строительства. Чем выше стена и больше ветровой район, тем выше требования к жёсткости и анкеровке.
- Высота до 3 м: достаточно угловых укосин и одной промежуточной крестовой связи на каждые 6 м длины.
- Высота 3–4,5 м: требуются крестовые связи с шагом не более 3 м по всей длине стены, с обязательной анкеровкой к стойкам.
- Высота более 4,5 м: необходим расчёт временных связей с учётом ветровой нагрузки по СП 20.13330, рекомендуется комбинация крестовых и портальных схем.
Ветровой район определяется по СП 20.13330: для I района давление 0,23 кПа, для III — 0,38 кПа, для V — 0,60 кПа. При высоте более 4 м даже для I района следует учитывать пульсационную составляющую. Шаг стоек более 600 мм снижает общую устойчивость, требуя более частых связей. Наличие проёмов (окна, двери) ослабляет стену, поэтому связи устанавливают по краям проёмов.
Сравнение вариантов: деревянные укосины, металлические раскосы, регулируемые подкосы, связи из ЛСТК
Рассмотрим четыре основных решения для временного раскрепления верхней обвязки второго этажа. Каждое имеет свои преимущества и ограничения.
Деревянные укосины 25×100 или 50×100 мм
Классический вариант: доски, установленные под углом 45–60° от нижней обвязки к верхней, либо крестовые связи. Плюсы: доступность, низкая стоимость, простота монтажа. Минусы: занимают проёмы, требуют точной подгонки, при больших пролётах могут терять устойчивость. Крепление — гвозди 4×120 мм или конструкционные саморезы, но в ответственных узлах лучше болты М12.
Металлические раскосы из уголка или трубы
Раскосы из уголка 50×50×5 мм или профильной трубы 40×40×2 мм обеспечивают высокую жёсткость. Крепление к обвязке и стойкам через болты или анкеры. Плюсы: прочность, возможность многократного использования, не мешают проходам при правильной установке. Минусы: высокая стоимость, необходимость сварки или резки, больший вес.

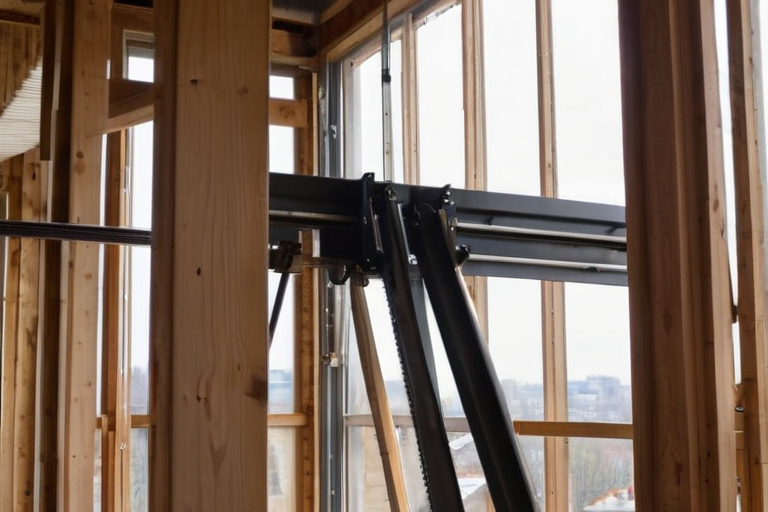

Регулируемые телескопические подкосы
Инвентарные подкосы с резьбовой регулировкой позволяют точно выставить вертикальность стены и создать усилие. Плюсы: точность, скорость установки, многоразовость. Минусы: высокая цена, требуют анкеровки в фундамент или нижнюю обвязку, ограничены по длине (обычно до 4–5 м).
Связи из ЛСТК или перфорированной ленты
Лента из оцинкованной стали с перфорацией (например, 40×2 мм) работает на растяжение. Плюсы: скорость монтажа, низкая стоимость, не мешают проёмам. Минусы: не работают на сжатие, требуют установки парных элементов для восприятия знакопеременных нагрузок, ограничены по длине без промежуточных креплений.
| Вариант | Трудозатраты | Стоимость материалов | Надёжность | Демонтаж |
|---|---|---|---|---|
| Деревянные укосины | Средние | Низкая | Средняя | Простой |
| Металлические раскосы | Высокие | Высокая | Высокая | Средний |
| Телескопические подкосы | Низкие | Очень высокая | Высокая | Простой |
| Связи из ЛСТК | Низкие | Низкая | Средняя (только растяжение) | Простой |
Схемы расстановки временных связей для высоких стен второго этажа
Схема расстановки зависит от длины стены и наличия проёмов. Рассмотрим основные варианты.

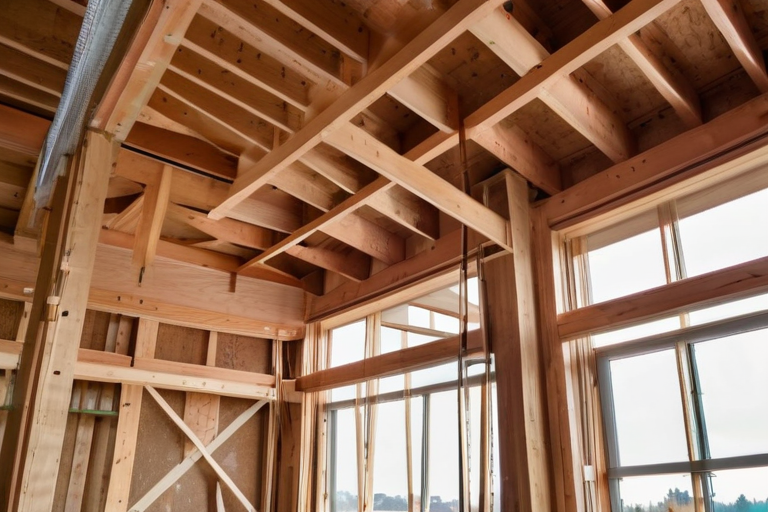

Крестовая связь по всей высоте стены
Две доски или металлических элемента, пересекающиеся в центре, образуют крест. Устанавливаются от нижней обвязки к верхней с креплением к каждой стойке. Шаг крестов — не более 3 м. Такая схема эффективна для стен без проёмов.
Портальная схема для широких проёмов
Если в стене есть широкий проём (более 1,5 м), крестовые связи по бокам проёма дополняются горизонтальной перемычкой (портальной связью) над проёмом. Это предотвращает выпучивание стоек.
Угловые укосины и их комбинация с промежуточными
Угловые укосины устанавливаются под 45° в двух плоскостях. Для длинных стен (более 6 м) добавляются промежуточные крестовые связи с шагом 3 м. Комбинация обеспечивает равномерную жёсткость.
Рекомендуемый шаг связей в зависимости от длины стены
- До 6 м: угловые укосины + одна промежуточная крестовая связь.
- 6–12 м: крестовые связи с шагом 3 м.
- Более 12 м: крестовые связи с шагом 2,5–3 м + портальные связи над проёмами.
Схема для стен с фронтонами
Фронтон увеличивает высоту стены, создавая дополнительный парус. В этом случае временные связи устанавливают не только по вертикали, но и по наклонным элементам фронтона, соединяя их с горизонтальными связями.
Пошаговый порядок работ: от установки связей до укладки балок перекрытия
Последовательность действий при раскреплении верхней обвязки второго этажа:
- Подготовка: проверьте вертикальность стоек и геометрию каркаса. Отклонения более 10 мм на 3 м недопустимы — их устраняют до установки связей.
- Установка временных связей снизу вверх: сначала крепят нижние узлы к обвязке или стойкам, затем верхние. Для крестовых связей сначала устанавливают одну диагональ, затем вторую.
- Контроль натяжения и крепежа: все болты затягивают, саморезы вкручивают до упора. Проверьте отсутствие люфта.
- Монтаж балок перекрытия без снятия связей: балки укладывают поверх верхней обвязки, временно закрепляя их. Связи снимают только после устройства всего диска перекрытия и закрепления балок.
- Снятие временных элементов: демонтаж производят после проверки жёсткости перекрытия, начиная с верхних узлов.
Ошибки и риски при раскреплении верхней обвязки: как избежать
Наиболее опасные ошибки, приводящие к потере устойчивости:
- Крепление связей только к обвязке без анкеровки к стойкам. Это создаёт точечную нагрузку и может расщепить доску обвязки. Крепите через стойку или используйте металлические накладки.
- Использование гвоздей вместо болтов или конструкционных саморезов в ответственных узлах. Гвозди работают на выдёргивание хуже, особенно при знакопеременных ветровых нагрузках.
- Игнорирование ветровых нагрузок при высоте более 4 м. Даже в I ветровом районе пульсации требуют запаса.
- Снятие связей до устройства постоянного диска перекрытия. Это может привести к мгновенному обрушению.
- Отсутствие расчёта или проекта временных связей. Для высоких стен необходим расчёт или хотя бы эскиз с указанием шага и крепежа.
Чек-лист и нормативные ссылки для безопасного раскрепления
Перед началом работ проверьте:
- Наличие проекта или схемы временных связей.
- Соответствие материалов (доски не ниже 2-го сорта, металл без дефектов).
- Крепёж: болты М12–М16, конструкционные саморезы, анкеры — в зависимости от решения.
- Шаг связей не более 3 м для высоких стен.
- Углы установки укосин 45–60°.
- Контроль вертикальности после установки связей.
Нормативные документы: СП 20.13330 «Нагрузки и воздействия» (актуализированная редакция), СП 31-105-2002 «Проектирование и строительство энергоэффективных одноквартирных домов с деревянным каркасом». Для высоких стен (более 4,5 м) рекомендуется консультация с проектировщиком.
Вопрос: Можно ли использовать только угловые укосины для стены высотой 4 м?
Ответ: Нет, для высоты 4 м угловых укосин недостаточно. Потребуются промежуточные крестовые связи с шагом не более 3 м, так как ветровая нагрузка на среднюю часть стены значительно выше.
Вопрос: Чем крепить деревянные укосины к обвязке?
Ответ: Лучше всего болтами М12 или конструкционными саморезами длиной не менее 120 мм. Гвозди допустимы только для вспомогательных элементов.
Вопрос: Когда можно снимать временные связи?
Ответ: Только после полного монтажа балок перекрытия и закрепления их к обвязке, когда диск перекрытия воспринимает горизонтальные нагрузки.
Вопрос: Нужен ли расчёт временных связей для стены 5 м?
Ответ: Да, для стен выше 4,5 м требуется расчёт с учётом ветрового района и шага стоек. Без расчёта существует риск обрушения.
