Виды вентиляционных систем в частном доме
Вентиляционная система обеспечивает воздухообмен в жилом доме, удаление влаги и бытовых примесей, а также подачу свежего воздуха. В частном доме часто применяют два основных типа систем: естественную вентиляцию и механическую, каждая из которых имеет свои особенности, преимущества и ограничения. Выбор типа зависит от климатических условий, конструкции здания, планировки и требований к энергоэффективности. Подробнее по теме можно перейти по https://ventzona.ru/ventilyaciya-v-kottedzhe/.
Естественная вентиляция: принципы работы и факторы эффективности
Естественная вентиляция основана на естественных перепадах давления и температуры, которые вызывают движение воздуха через вентиляционные каналы, щели и окна. В этой схеме воздух может поступать через приточные окна и щели, а вытягиваться через вытяжные отверстия или кондиционированные зоны. Эффективность естественной вентиляции зависит от внешних условий: температуры наружного воздуха, ветра, конфигурации здания и герметичности ограждающих конструкций. Часто такая система требует дополнительных мер по управлению микроклиматом в помещениях и может быть менее предсказуемой в условиях энергосбережения, когда активно закрываются окна и вентиляционные каналы.
Механическая вентиляция: принудительная подача и вытяжка
Механическая вентиляция предполагает принудительный движения воздуха с помощью вентиляторов и замкнутой канальной сети. Она обеспечивает заданный расход воздуха и позволяет поддерживать устойчивый воздухообмен независимо от наружной погоды. В частном доме такие системы часто включают приточно-вытяжные установки, которые могут работать с рекуператором тепла или без него. Приток обеспечивает свежий воздух, вытяжка выводит отработанный, а разница давлений поддерживает заданный режим работы, что позволяет снизить концентрацию влаги и запахов, а также управлять тепловыми потерями. В х собранной системе учитывают акустические параметры, энергопотребление оборудования и минимальные требования к герметичности соединений.
Этапы проектирования и монтажа вентиляции
Планирование воздухообмена и размещение оборудования
На этапе проектирования рассчитывают требуемый воздухообмен для различных помещений: жилых комнат, кухонь, санузлов и тех зон. Важным моментом является определение ориентировочного объема помещения и числа occupants, что позволяет определить требуемый расход воздуха. В проекте указывают места размещения вентиляционных установок и воздуховодов, а также зоны технического обслуживания. Размещение оборудования учитывает доступность для сервисного обслуживания, защиту от перегрева и минимизацию теплопотерь. Подводные каналы чаще прокладывают вдоль перекрытий и внутри несущих конструкций, а распределительные коробки и решетки размещают так, чтобы не мешать интерьеру и функциональности помещений.

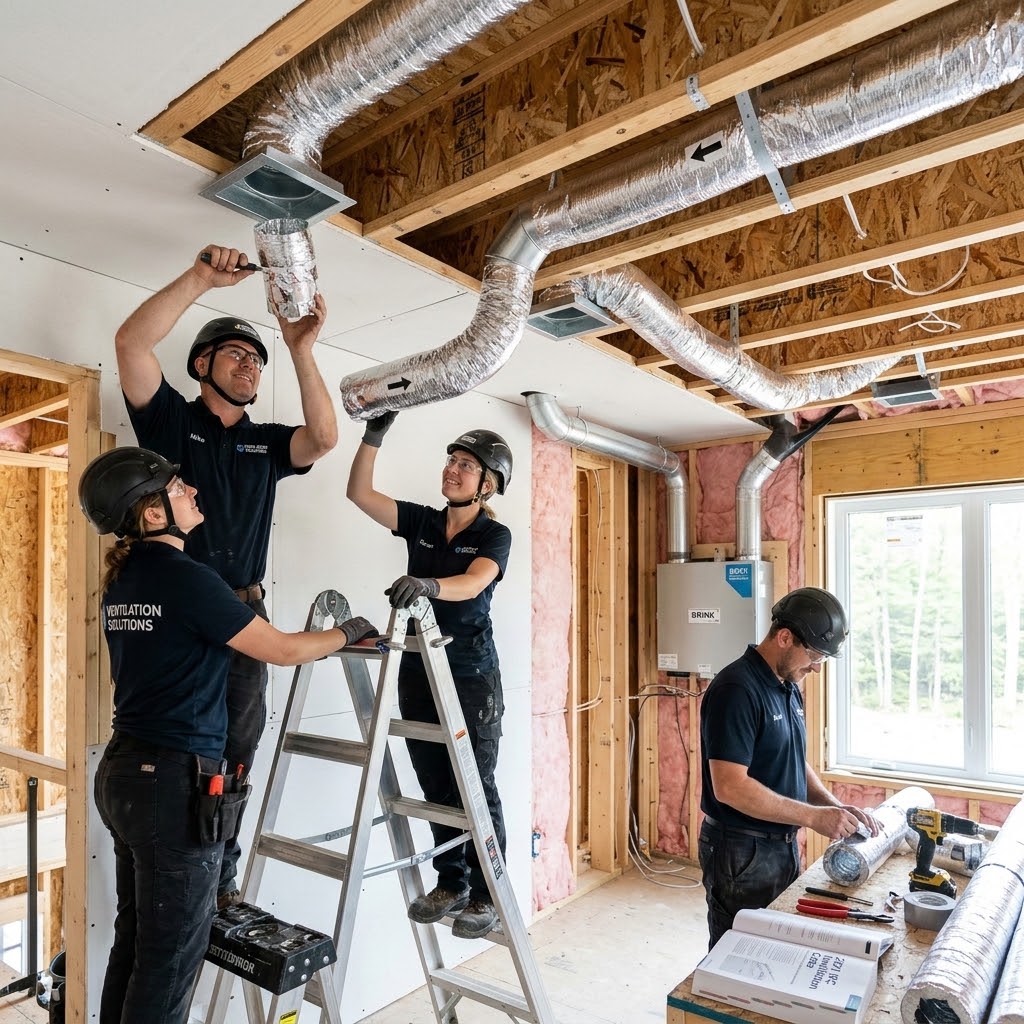

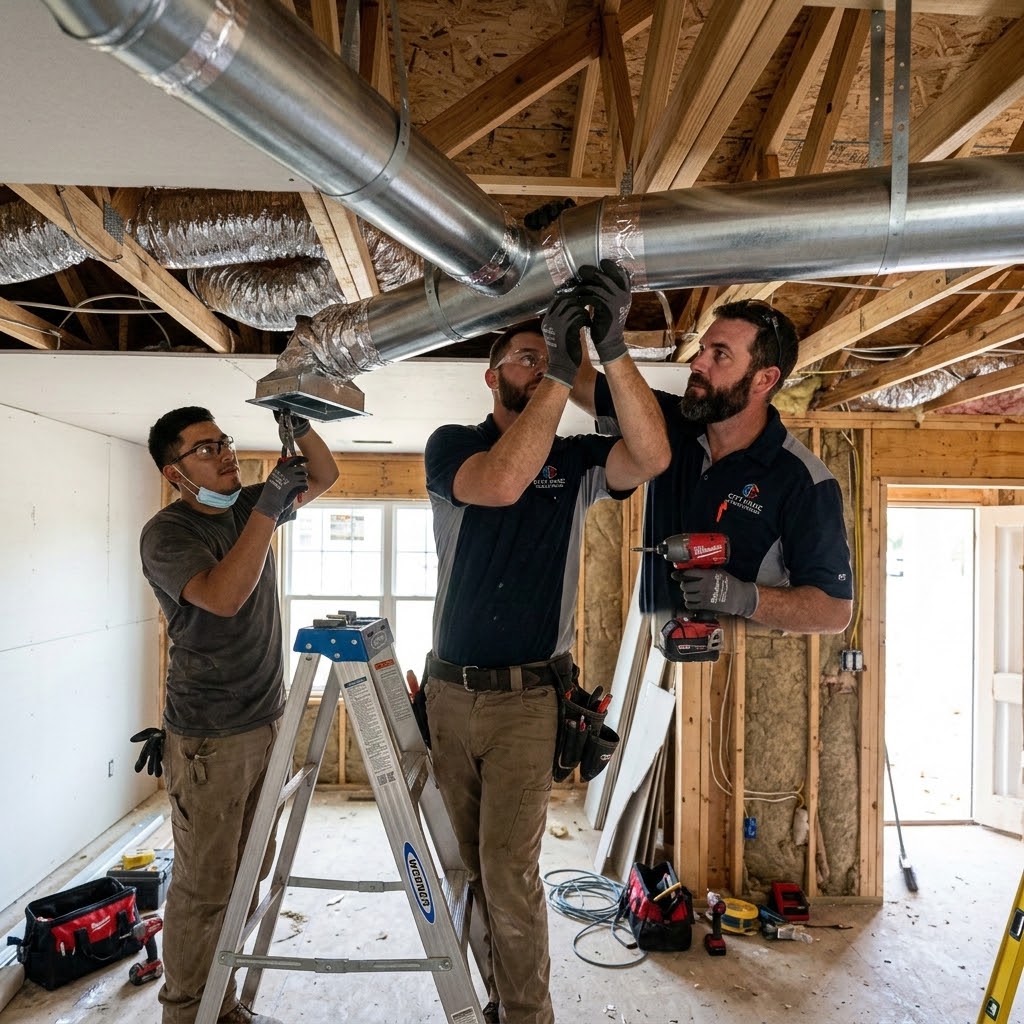

Монтаж канальной сети: материалы, маршрутизация и герметичность
Канальная сеть состоит из воздуховодов, распределительных коробок и решеток. В качестве материалов применяют металлодеревянные и металлопластиковые изделия, оцинкованную сталь или негорючие гибкие каналы. Диаметр воздуховодов зависит от расхода воздуха — типичные круглые каналы в жилых системах имеют диаметр от 100 до 250 мм. Маршрутиза прокладывается вдоль несущих конструкций, по чердачному пространству или за подвесными потолками. Соединения герметизируют герметиками и уплотнителями, зазоры между элементами закрывают уплотняющими материалами. В неотапливаемых участках каналов применяют теплоизоляцию, чтобы снизить теплопотери и конденсат. Роль изоляции состоит в сохранении теплового баланса и предотвращении образования конденсата на внутренних поверхностях каналов.
Расчеты параметров воздухообмена и энергоэффективности
Расчет потребности в воздухе и выбор диаметра и сечения каналов
Расход воздуха в помещениях рассчитывают исходя из объема помещения и требуемого воздухообмена. Объем V определяется как произведение площади пола на высоту помещения. Для жилых помещений применяют ориентировочные значения воздухообмена, которые позволяют поддерживать комфортный микроклимат и минимизировать риск образования плесени. Чтобы подобрать диаметр канала, используют формулу S = Q / v, где Q — расход воздуха, а v — средняя скорость воздуха внутри канала. При этом для круглого канала типичные скорости варьируют в пределах 3–5 м/с, что позволяет подобрать соответствующий диаметр через площадь поперечного сечения. Это позволяет обеспечить требуемый расход при минимальных потерях давления и звукового уровня.
Единицы измерения расхода воздуха обычно выражают в кубических метрах в час (м3/ч) или в литрах в секунду (л/с). Пример: жилое помещение площадью 20 м2 с высотой потолков 2,5 м имеет объём около 50 м3; при требуемом воздухообмене 0,5 h-1 потребление воздуха составит примерно 25 м3/ч, а при 1,0 h-1 — около 50 м3/ч. Эти ориентиры помогают подобрать параметры канальной сети и характеристики оборудования.
Энергоэффективность и теплоизоляция воздуховодов
Энергоэффективность вентиляции определяется потерями на сопротивление и теплопередачей через каналы. Для неотапливаемых участков целесообразно использовать теплоизоляцию воздуховодов, толщины 20–50 мм в зависимости от климатической зоны, материала канала и условий монтажа. Снижению потерь содействуют герметичные соединения и минимизация длин участков без теплоизоляции. При выборе склоняются к системам с рекуперацией тепла, что позволяет возвращать часть тепла вытяжного воздуха притоку, уменьшая тепловые потери здания и расход энергии на отопление.
Компоненты и оборудование без брендов
Канальная сеть: воздуховоды, распределительные коробки и решетки
Воздуховоды могут быть изготовлены из металлопластиковых или алюминиевых материалов, а также из оцинкованной стали в рамках металлических систем. Распределительные коробки обеспечивают равномерное распределение притока по зонам, а решетки и вентиляционные вентиляционные витражи регулируют расход воздуха и обеспечивают акустику. При проектировании следует учитывать акустические характеристики воздуховодов, чтобы уровень шума внутри помещений соответствовал комфортному режиму.
Рекуператор тепла: устройство, принципы работы и критерии выбора
Рекуператор тепла — устройство, которое обеспечивает обмен теплом между приточным и вытяжным воздухом через теплообменник. Принцип работы основан на передаче тепла от горячего вытяжного воздуха к холодному приточному, что снижает энергозатраты на нагрев или охлаждение воздуха. Ключевые параметры включают эффективность теплообмена, уровень энергопотребления, допустимый температурный перепад на входе/выходе, а также тип теплообменника (плитный, роторный). Эффективность рекуператора обычно варьирует в диапазоне 60–90 %, в зависимости от конструкции и условий эксплуатации. При выборе учитывают климатический режим, требования к влажности и совместимость с системой вентиляции дома.
Риски, нормы и обслуживание
Риски неправильной вентиляции: конденсат, плесень, засорение
Неправильная организация воздухообмена может привести к конденсату на холодных участках каналов, образованию плесени и микроорганизмов, а также к засорению из-за пыли и загрязнений. Неправильное распределение давлений может вызывать проникновение воздуха через нежелательные отверстия, ухудшая качество микроклимата и снижая эффективность системы. В условиях недостаточного притока воздуха растет влажность в санузлах и кухнях, что требует дополнительных мер по осушке и вентиляции.
Нормы, требования и регламентные работы по обслуживанию
К обслуживания вентиляционных систем относятся регулярная проверка герметичности соединений, чистка решеток и фильтров, а также контроль работы вентиляторов. В рамках регламентной эксплуатации устанавливают периодичность проведения осмотров и технических обслуживания, чтобы поддерживать заданные параметры воздухообмена и предотвращать утечки. Важной частью является визуальная проверка состояния теплоизоляции и герметичности каналов, а также мониторинг шума и вибраций оборудования.
Условия монтажа и эксплуатации
Размещение оборудования: расположение, доступность обслуживания и изоляция
Установка механических узлов обычно предусматривает размещение в сухих помещениях с легким доступом для обслуживания. Важно учесть защиту от влаги и перепадов температур, а также обеспечить доступ к фильтрам и узлам управления. Расположение воздуховодов должно учитывать минимальные повороты и изгибы, чтобы снизить сопротивление потоку и уровень шума. Дополнительная тепло- и звукоизоляция повышает комфорт внутри помещений и сокращает потери энергии.
Техническое обслуживание: периодичность чистки и проверки герметичности
Периодичность техобслуживания зависит от режима эксплуатации и условий помещения. Обычно рекомендуются регулярная чистка фильтров каждые 2–4 месяца, проверка герметичности всех соединений и контроль состояния теплоизоляции несколько раз в год. В рамках осмотров оценивают состояние канальной сети, наличие конденсата, герметичность соединений, а также работоспособность рекуператора и вентиляторов. Регламентированные мероприятия помогают сохранить заданный воздухообмен и снизить риск накопления загрязнений в системе.
